尼龙单6和双6主要有哪些区别？

发布于2023-05-17 15:34:04 点击：0

     PA66增强尼龙在我们看来是一种很常见的材料，高强度、高耐磨、低收缩等优点让它成为注塑行业几乎无人不知无人不晓的材料。
     国内使用的PA绝大部分以单六和双六为主，这两种材料对于不知情的人来说可是很容易闹迷糊的，毕竟只差一个六而已。
     PA双六是1935年卡索瑟斯用己二酸和乙二胺缩聚合成的聚合物，1937年发现了用用熔融纺丝制造PA66的工艺，1939年由杜邦公司完成商业化。

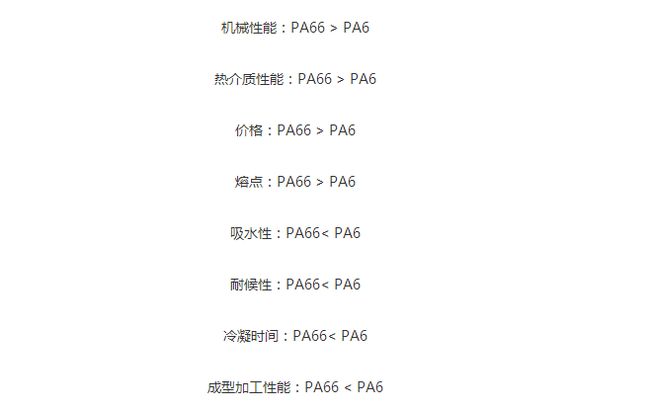

     PA单六是德国IG公司施拉克研究用单一的己内酰胺为原料合成的聚合物，1939年进行pa6纤维的试验生产，1943年德国法本公司完成商业化。     增强尼龙单六容易吸水，所以加工前的烘干至关重要。在密封条件下，如果材料含水量大于0.2%，建议在80℃以上的热干燥空气中干燥3-4h；如果材料已经在空气中暴露超过8小时，建议进行105℃，1-2h真空干燥，使用温度上250-280℃为宜。     增强尼龙双6使用前如果经过了免烘干处理并密封完好，建议在85℃干燥空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，1-2h的真空干燥，使用温度上280-320℃为宜。
     注塑压力两者一般在750-1250bar之间，注射速度均为高速。


下一篇：增强尼龙和普通尼龙相比有哪些区别你知道吗？上一篇：为什么说玻纤增强尼龙是轻量化的未来?
