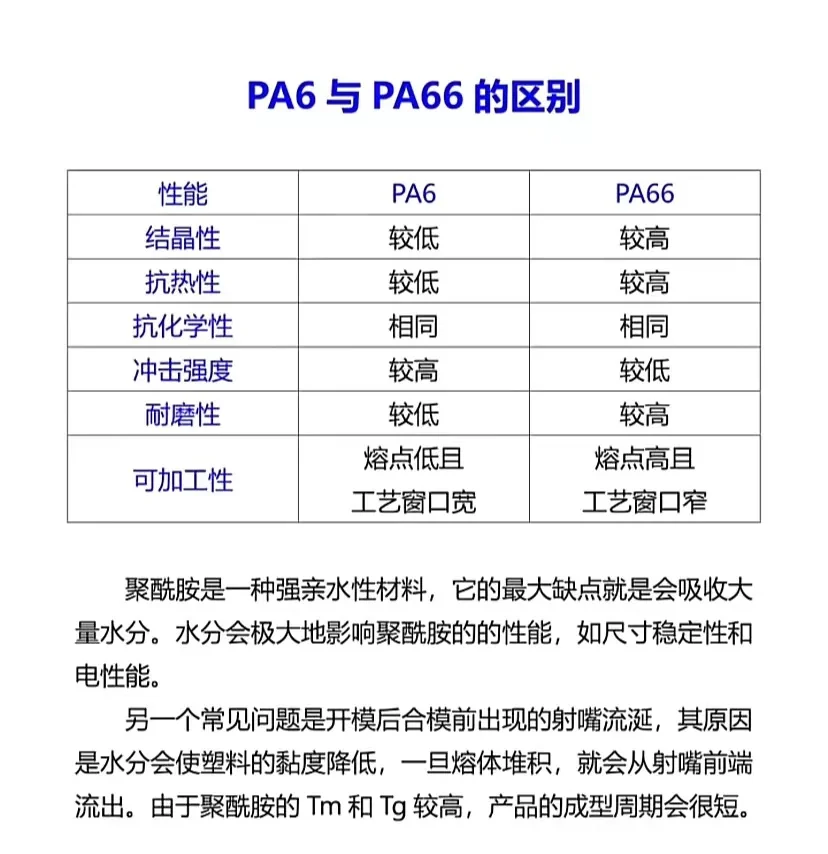

PA6与PA66的区别

尼龙6由一组6个碳原子组成，尼龙66则是由两组6个碳原子组成，两者的性能也各有特点，

故尼龙6和尼龙66的应用方面略有不同。那么PA6和PA66的差异有哪些？

结构差异

PA6由己内酰胺开环聚合而成，PA66则由己二胺与己二酸经缩合聚合得到。二者拥有相同的分子式，

但是结构却差了不少。PA66的氢键数量高于PA6，分子力也强于PA6，所以PA66的热学性质更好，也需要更高的加工温度。

PA6拥有更好的韧性，PA66拥有更好的刚性和硬度，而这也正是因为分子结构上的氢键不同所导致。

应用差异

PA6应用于电子、汽车等工业领域。其民用丝行业消费比例较高，服装用锦纶长丝，约为58%。轮胎骨架锦纶帘子布市场使用PA6约占13%。

工程塑料类使用PA6占12%，包括注塑料及改性塑料。渔网丝用PA6约占6%。生产BOPA膜的塑膜级PA6占4%，

生产地毯、羊毛衫、无纺布等用品的短纤类PA6占4%，其他用于生产PA棒、PA胶带等用PA6占3%。

PA66在服装、装饰、工程塑料等领域中应用广泛。其消费比例中最高的为工程塑料，占到总消耗量的65%，

而工业丝占到20%，其他占到总消耗的15%。

性能差异

PA6为半透明或者不透明的乳白色结晶性聚合物颗粒，熔点220℃，热分解温度大于310℃，相对密度1.14，

吸水率（23℃水中24小时）1.8%，具有优良的耐磨性和自润滑性，机械强度高，耐热性、电绝缘性能好，

低温性能优良，能自熄耐化学性好，特别是耐油性优良。

PA6与PA66比较，加工成型容易，制品表面光泽性好，使用温度范围较宽，但是吸水率较高，尺寸稳定性差。

刚性小，熔点低，在恶劣环境下能长期使用，在较宽的温度范围内仍能保持足够的应力，连续使用温度105℃。
